Type de produit	Modem ADSL
Normes ADSL	ADSL, ADSL2, ADSL2+
Vitesse de connexion	Jusqu'à 24 Mbps en téléchargement
Interfaces réseau	1 port Ethernet 10/100 Mbps
Alimentation électrique	Adaptateur secteur 5V DC
Dimensions approximatives	190 x 130 x 30 mm
Poids	Environ 300 g
Compatibilités	Compatible avec la plupart des fournisseurs d'accès ADSL
Fonctions principales	Partage de connexion Internet, NAT, DHCP
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Réparabilité limitée, pièces non facilement accessibles
Sécurité	Support des protocoles de sécurité WEP, WPA, WPA2
Informations générales	Produit conçu pour un usage domestique et professionnel, installation facile

FOIRE AUX QUESTIONS - DSL-320T D-LINK

Comment réinitialiser le D-LINK DSL-320T ?

Pour réinitialiser le D-LINK DSL-320T, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Mon D-LINK DSL-320T ne se connecte pas à Internet, que faire ?

Vérifiez les connexions des câbles et assurez-vous que le DSL-320T est correctement branché à la ligne téléphonique. Redémarrez le modem et vérifiez également les paramètres de connexion dans l'interface de gestion.

Comment accéder à l'interface de gestion du D-LINK DSL-320T ?

Pour accéder à l'interface de gestion, ouvrez un navigateur web et entrez l'adresse IP par défaut, qui est généralement 192.168.1.1. Connectez-vous avec le nom d'utilisateur et le mot de passe par défaut (admin/admin).

Que faire si je ne peux pas me connecter à l'interface de gestion ?

Assurez-vous que votre ordinateur est connecté au modem via un câble Ethernet. Si vous avez changé l'adresse IP du modem, essayez de réinitialiser le modem pour revenir aux paramètres d'usine.

Comment configurer les paramètres ADSL sur le D-LINK DSL-320T ?

Accédez à l'interface de gestion, puis naviguez vers la section 'Configuration ADSL'. Entrez les informations fournies par votre fournisseur d'accès Internet, comme le nom d'utilisateur, le mot de passe et le type de connexion.

Mon D-LINK DSL-320T clignote en rouge, que signifie cela ?

Un voyant rouge clignotant indique généralement un problème de connexion ADSL. Vérifiez les câbles, assurez-vous que la ligne téléphonique est fonctionnelle et redémarrez le modem.

Comment mettre à jour le firmware du D-LINK DSL-320T ?

Téléchargez la dernière version du firmware depuis le site Web de D-LINK. Accédez à l'interface de gestion, allez dans la section 'Mise à jour du firmware', puis téléchargez le fichier et suivez les instructions à l'écran.

Que faire si le D-LINK DSL-320T surchauffe ?

Assurez-vous que le modem est placé dans un endroit bien ventilé. Évitez de le couvrir ou de le placer près de sources de chaleur. Si le problème persiste, envisagez de contacter le support technique.

Comment sécuriser mon D-LINK DSL-320T ?

Changez le mot de passe par défaut dans les paramètres de sécurité de l'interface de gestion. Activez également le filtrage MAC et désactivez le WPS si vous ne l'utilisez pas.

Mon D-LINK DSL-320T a des déconnexions fréquentes, que faire ?

Vérifiez la qualité de votre ligne téléphonique et assurez-vous qu'il n'y a pas d'interférences. Vous pouvez également essayer de changer le filtre ADSL ou de contacter votre fournisseur d'accès pour vérifier s'il y a des problèmes sur leur réseau.

MODE D'EMPLOI DSL-320T D-LINK

Information importante concernant votre abonnement internet

Aux utilisateurs qui ont souscrit un abonnement limité ou avec paiement uniquement à l'utilisation Au niveau du paramétrage de la configuration WAN, il y a un paramètre appelé Maximum idle timer. Ce paramètre contrôle le nombre de secondes d'inactivité avec la coupure de la connexion à Internet.

Le paramètre par défaut est à "0", ce qui dévalide cette fonctionnalité et vous connecte à internet tout le temps. Nous vous conseillons de changer le Maximum idle timer à "300" (5 minutes) de sorte que la ligne soit coupée après 5 minutes d'inactivité pour limiter les coûts.

Aux utilisateurs qui ont souscrit un abonnement internet illimité.

Voussoupiez laisserce parametrea0 ou valider l'Auto-reconnexion pour tousjere en ligne.

Note technique :

Le Maximum idle timer est utile uniquement si vous FAI utilise une connexion PPPoE.

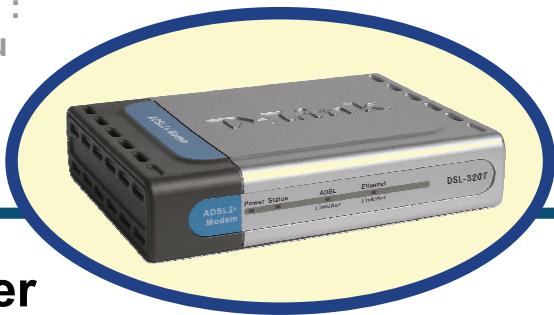

Guide d'installation rapide

Ce produit est compatible avec les navigateurs Web suivants : Internet Explorer version 6 ou supérieure et Netscape Navigator version 6.2.3 ou supérieure.

DSL-320T

Modem ADSL

Avant de commencer

Avant de proceeder à l'installation, vérifie que vous disposez de toutes les informations et de l'équipement nécessaires.

Vérification du contenu de l'emballage

Modem ADSL DSL-320T

CD-ROM (contenant le manuel utiliseur)

Câble Ethernet (UTP CAT. 5)

Cable telephonique

Adaptatoursecteur

L'utilisation d'une alimentation électrique d'une tension différente risque d'endommager ce produit et entrainera la nullité de la garantie.

En l'absence de l'un des éléments ci-dessus, contactez votre revendeur.

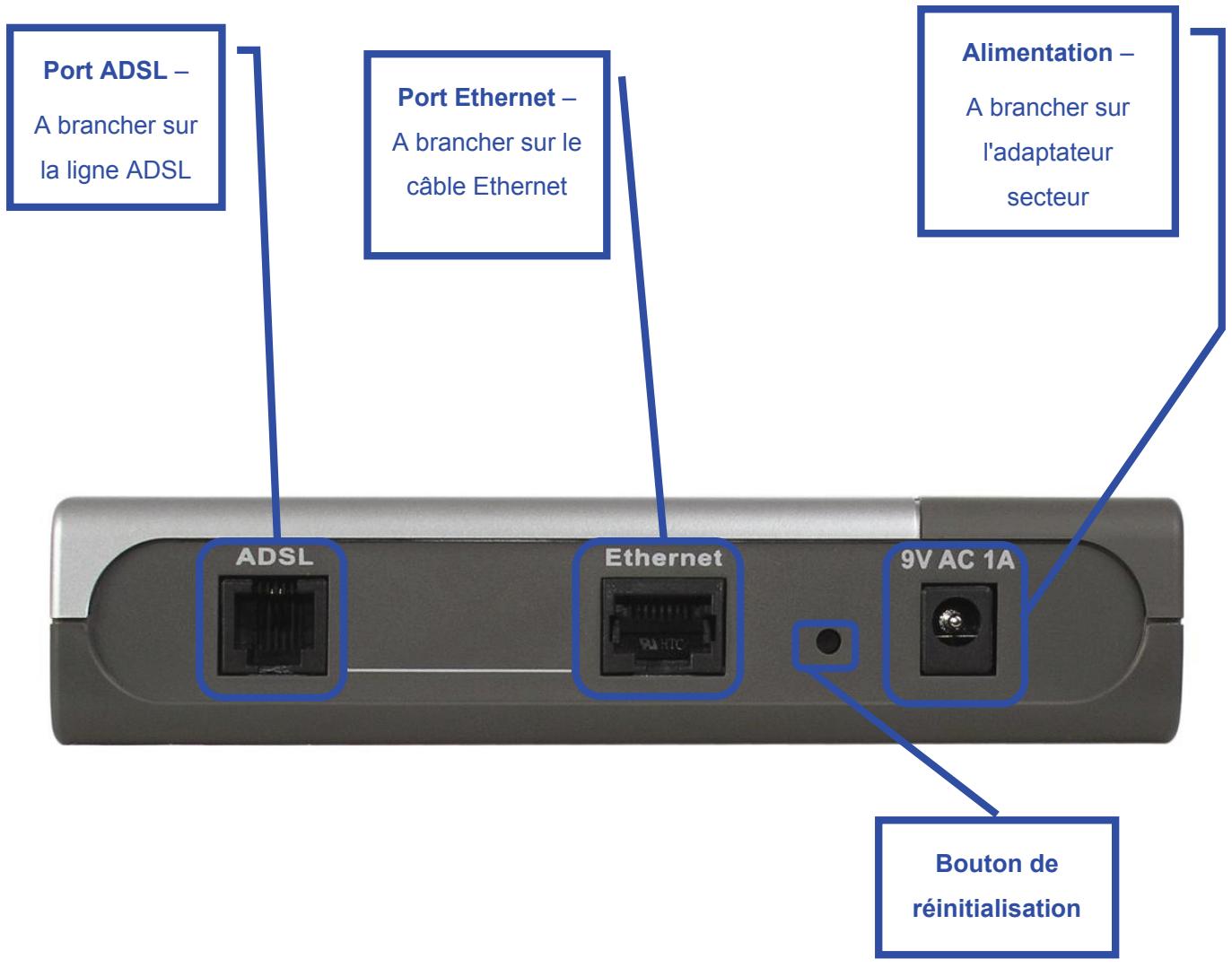

Connexion du modem à votre ordinateur

A. Branchez d'abord l'une des extrémités de l'adaptateur secteur sur la prise située sur le panneau arrêté du DSL-320T, puis l'autre sur une prise murale ou multiple. Levoyant d'alimentation s'allume pour indiquer que le système fonctionne correctement.
B. Branchez l'une des extrémités du cable Ethernet sur le port Ethernet situé sur le panneau arrêté du DSL-320T et l'autre extrémité sur un adaptateur Ethernet ou un port Ethernet disponible de votre ordinateur.

Configuration du modem

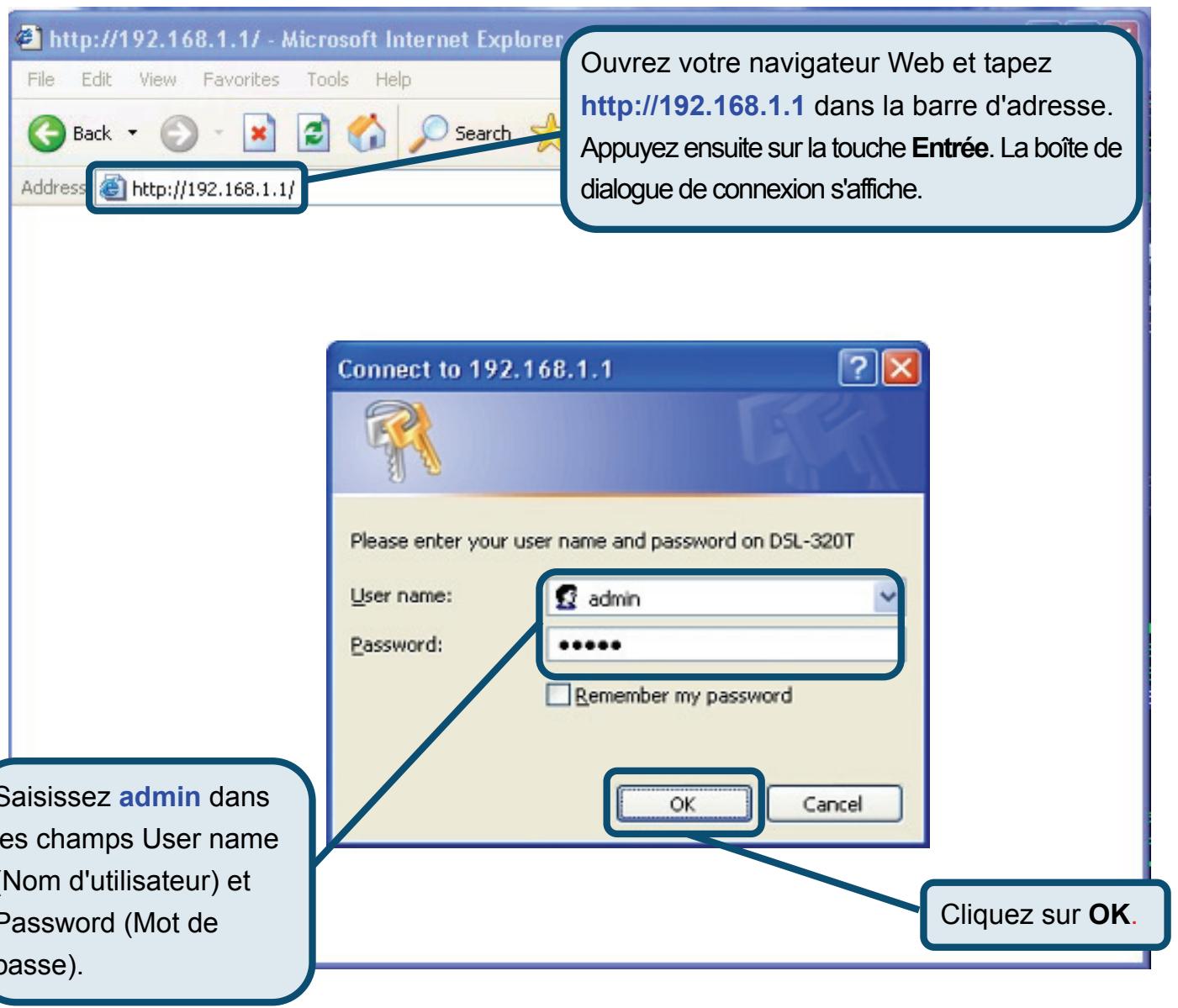

Pour acceder aux pages Web d'installation du modem via votre navigateur Web, vous doivent configurer votre ordinateur sur Obtir une adresse IP automatiquement. En d'autres termes, vous doivent modifier les paramètres réseau IP de votre ordinateur pour qu'il devienne un client DHCP. Si vous utilisez Windows XP et ne savez pas comment modifier vos paramètres réseau, vous pouvez passer directement aux instructions de l'annexe. Vous pouvez également vous reporter au manuel utilisateur pour apprendre à modifier les paramètres IP des ordinateurs fonctionnant sous Windows.

Configuration du modem (suite)

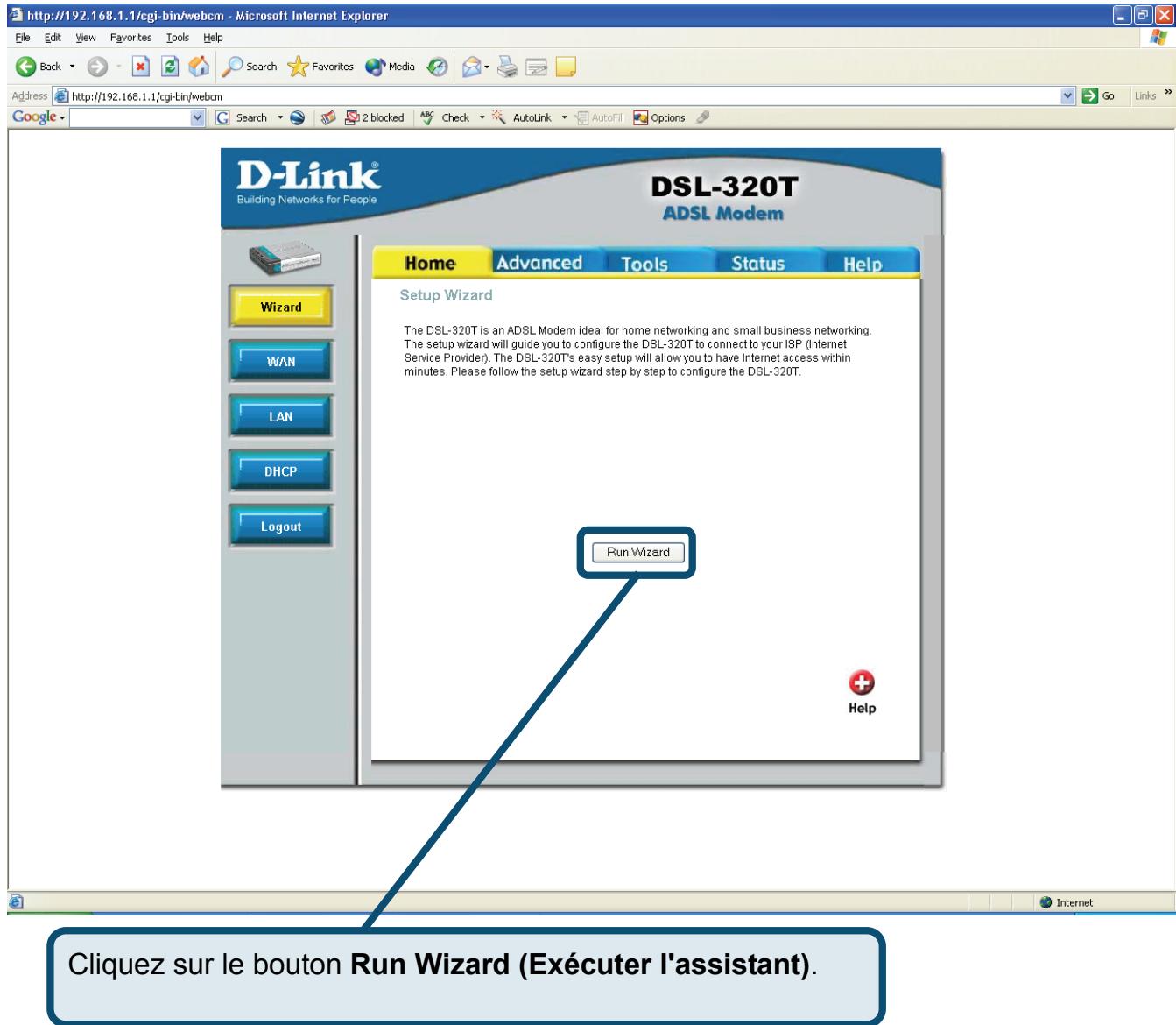

Une fois la connexion établie, l'onglet Home (Accueil) présente la fenêtre Setup Wizard (Assistant de configuration) s'ouvre. La plupart des utilisateurs pourront étabir la connexion ADSL à leur FAI grâce à cet Assistant. Pour le lancer, cliquez sur le bouton Run Wizard (Exécuter l'assistant) situé au milieu de la page Web. La première fenêtre instantanée Setup Wizard (Assistant de configuration) s'ouvre.

La méthode Setup Wizard (Assistant de configuration) comprend deux étapes principales :

1. Définir la connexion Internet
2. Redémarrer le modem

Pour configurer la connexion Internet, vous devez saisir les informations de votre FAI. Si vous n'avez pas reçu d'informations relatives au type de connexion, entre autres les numéroros VPI et VCI, vous ne pourrez pas procéder à l'installation.

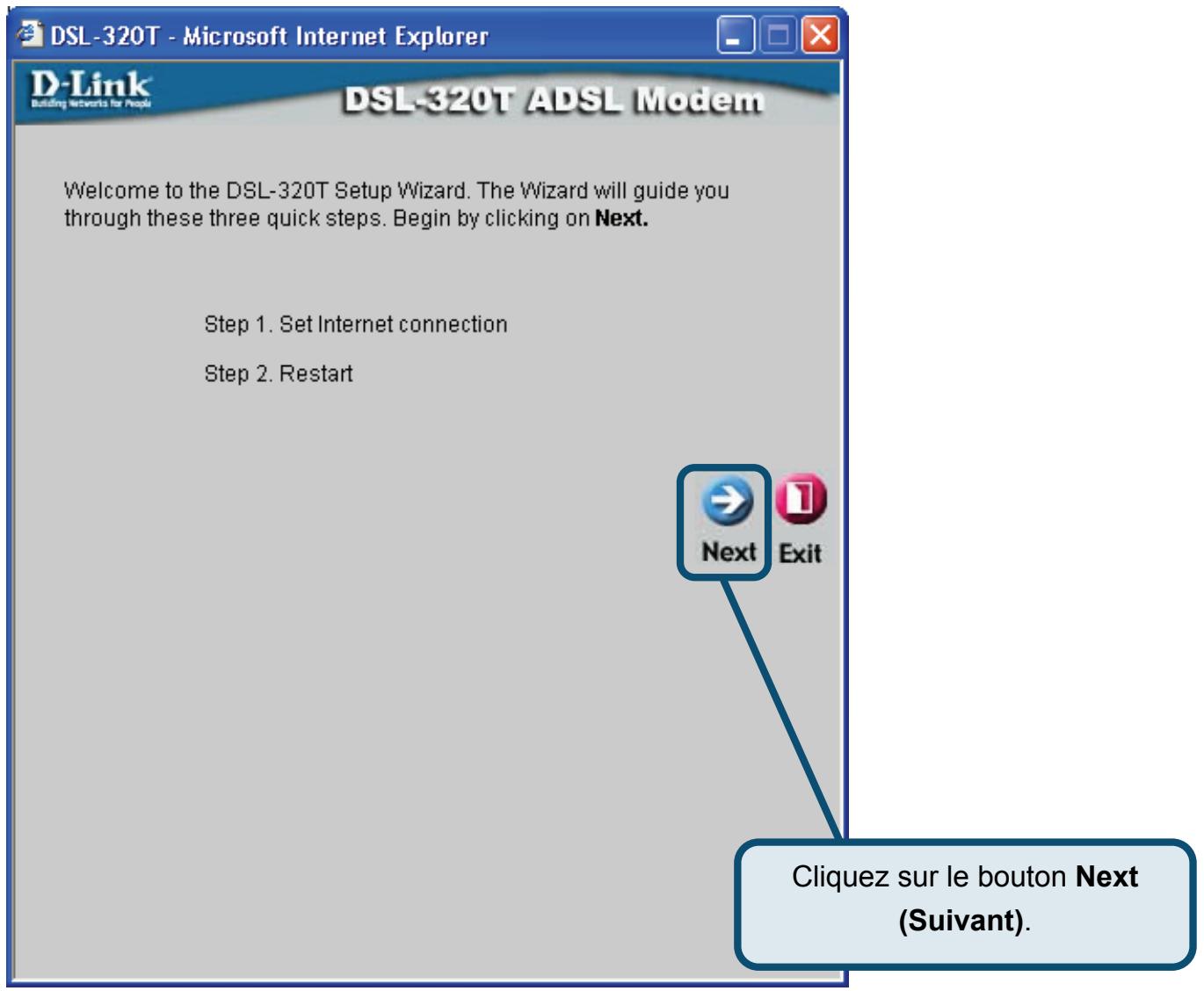

La première fenêtre de l'assistant de configuration résumé les étapes nécessaires à la configuration. Pour commencer la configuration, cliquez sur le bouton Next (Suvant).

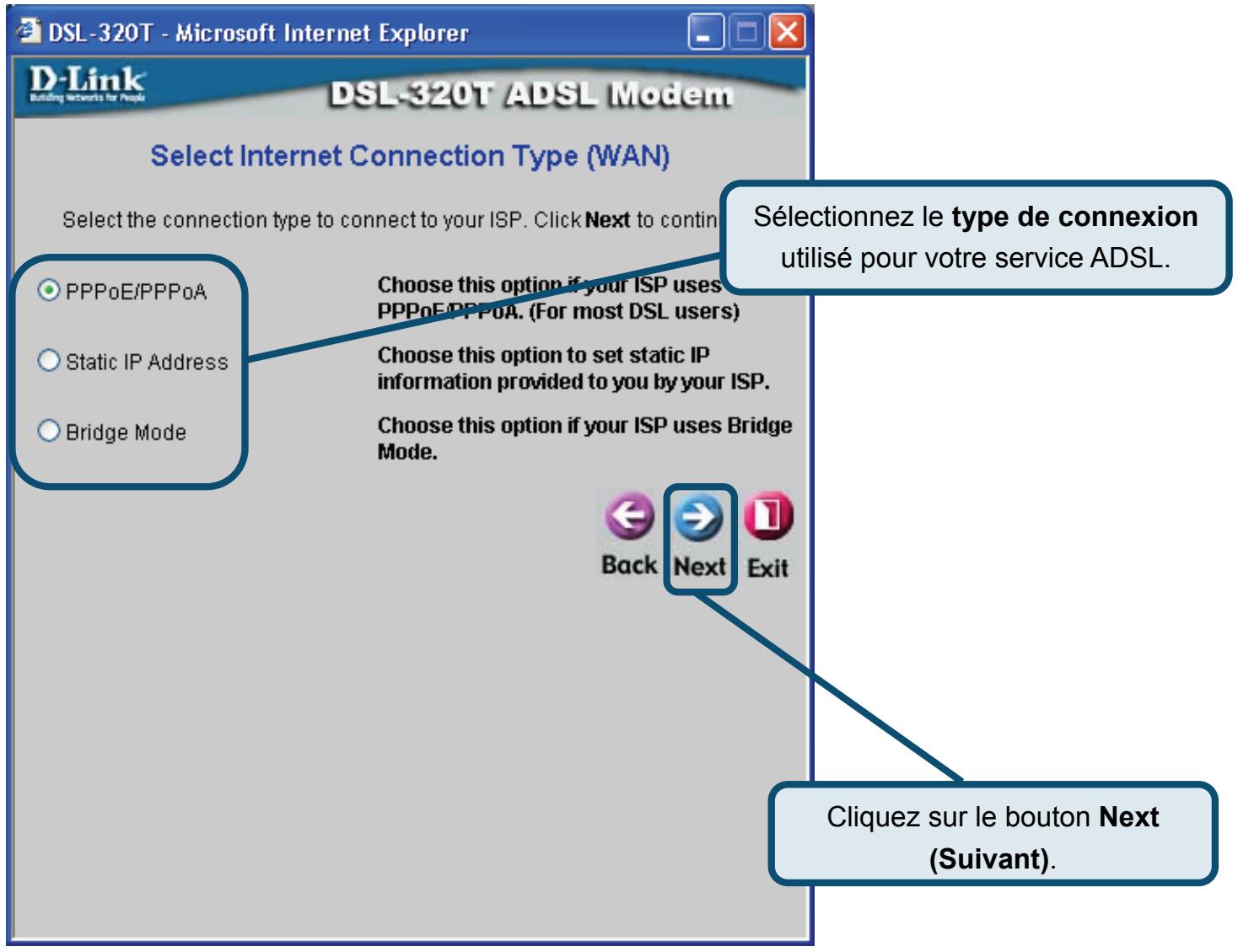

La première étape consiste à selectionner le type de connexion Internet pour l'interface WAN. Pour ce faire, utilisez les informations de votre FAI. Si vous les ignorez, quittez l'assistant de configuration, puis contactez votre FAI. Dans le cas contraire, cliquez sur le bouton Next (Suivant). La fenêtre de l'assistant de configuration dépend alors du type de connexion sélectionné. Les types de connexion disponibles dans l'assistant de configuration sont PPPoE/PPPoA, Static IP Address (Adresse IP statique) et Bridge Mode (Mode pont). Suivez les instructions ci-dessous pour le type de connexion que vous utilisez.

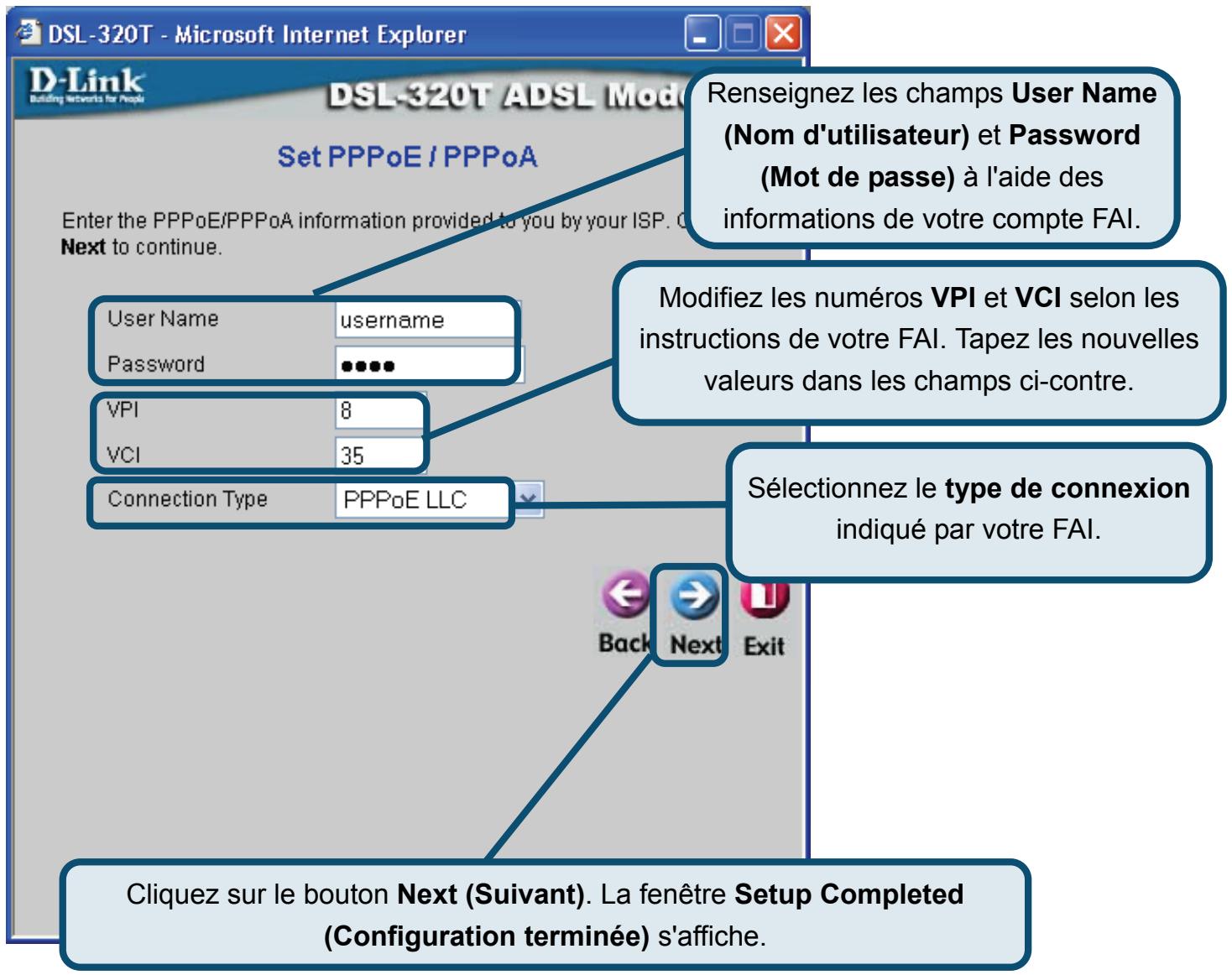

Connexion de type PPPoE/PPPoA

Si vous avez selectionné le type de connexion PPPoE/PPPoA dans la fenêtre précédente, la fenêtre ci-dessous s'affiche. Renseignez les champs User Name (Nom d'utilisateur) et Password (Mot de passer) à l'aide des informations permettant d'identifier et de vérifier votre compte auprès de votre FAI. Si vous avez reçu l'instruction de modifier les numéroros VPI et VCI, entrez les nouvelles valeurs. Sélectionnez le type de connexion utilisé pour l'encapsulation spécifique à votre service. Cliquez sur Next (Suivant) lorsque vous étés prét à passer à la fenêtre Setup Completed (Configuration terminée).

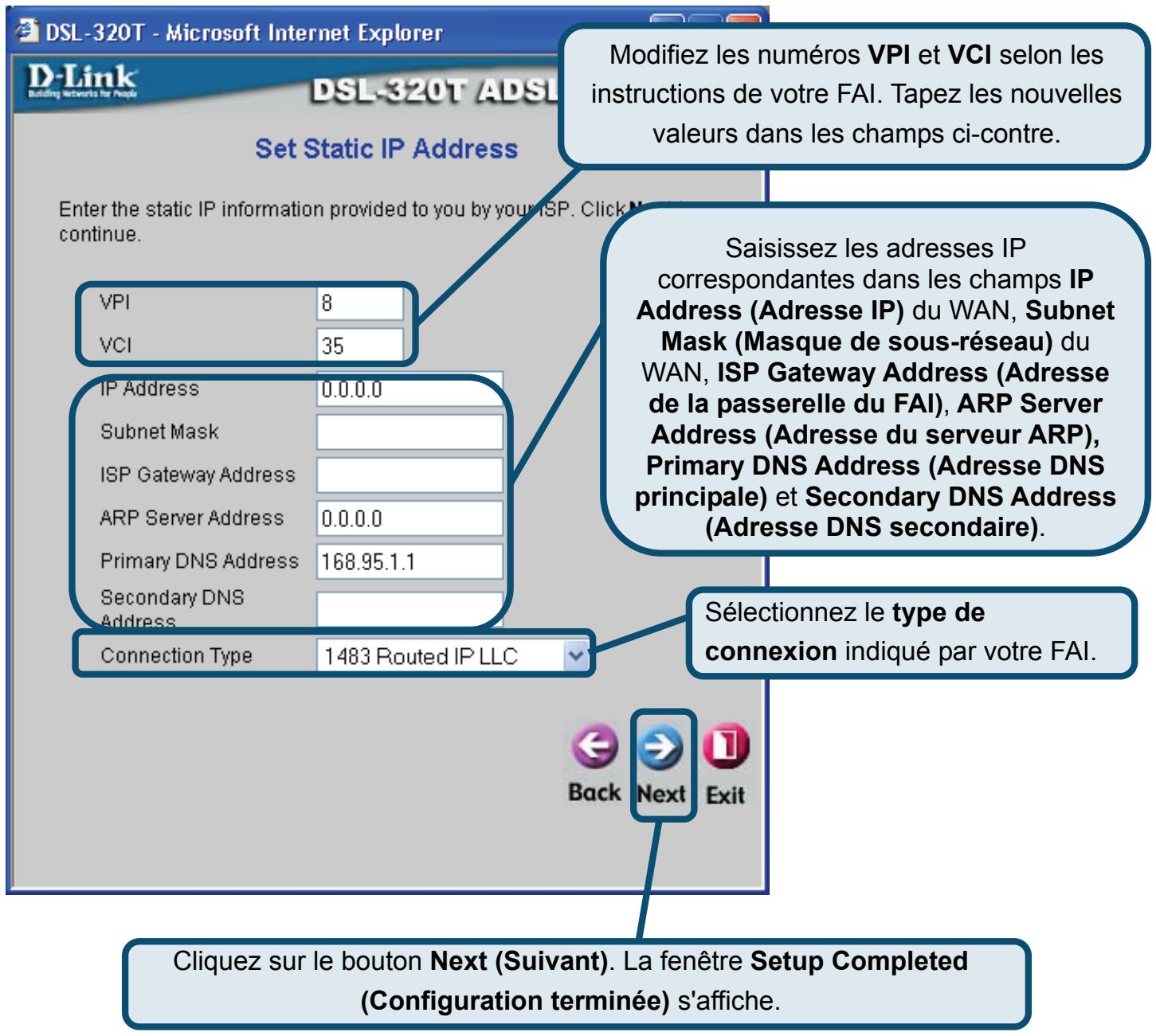

Connexion de type Static IP Address (Adresse IP statique)

Si vous avez selectionné le type de connexion Static IP Address (Adresse IP statique), modifiez les champs IP Address (Adresse IP), Subnet Mask (Masque de sous-réseau), ISP Gateway Address (Adresse de la passerelle du FAI), Primary DNS Address (Adresse DNS principale) [adresse IP du serveur DNS principal] et (le cas échéant) Secondary DNS Address (Adresse IP secondaire) [adresse IP du serveur DNS secondaire] du WAN selon les instructions de votre FAI. Sélectionné le type de connexion utilisé pour l'encapsulation. Si vous avez reçu l'instruction de modifier les numéroes VPI et VCI, entrez les nouvelles valeurs. Cliquez sur Next (Suivant) lorsque vous étés prét à passer à la fenêtre Setup Completed (Configuration terminée).

Connexion de type Bridge (Pont)

Si vous avez selectionné le type de connexion Bridge (Pont), sélectionnez le type de connexion utilisé pour l'encapsulation. Si vous avez reçu l'instruction de modifier les numérios VPI et VCI, entrez les nouvelles valeurs. Cliquez sur Next (Suivant) lorsque vous étés prét à passer à la fenêtre Setup Completed (Configuration terminée).

Configuration du modem (suite)

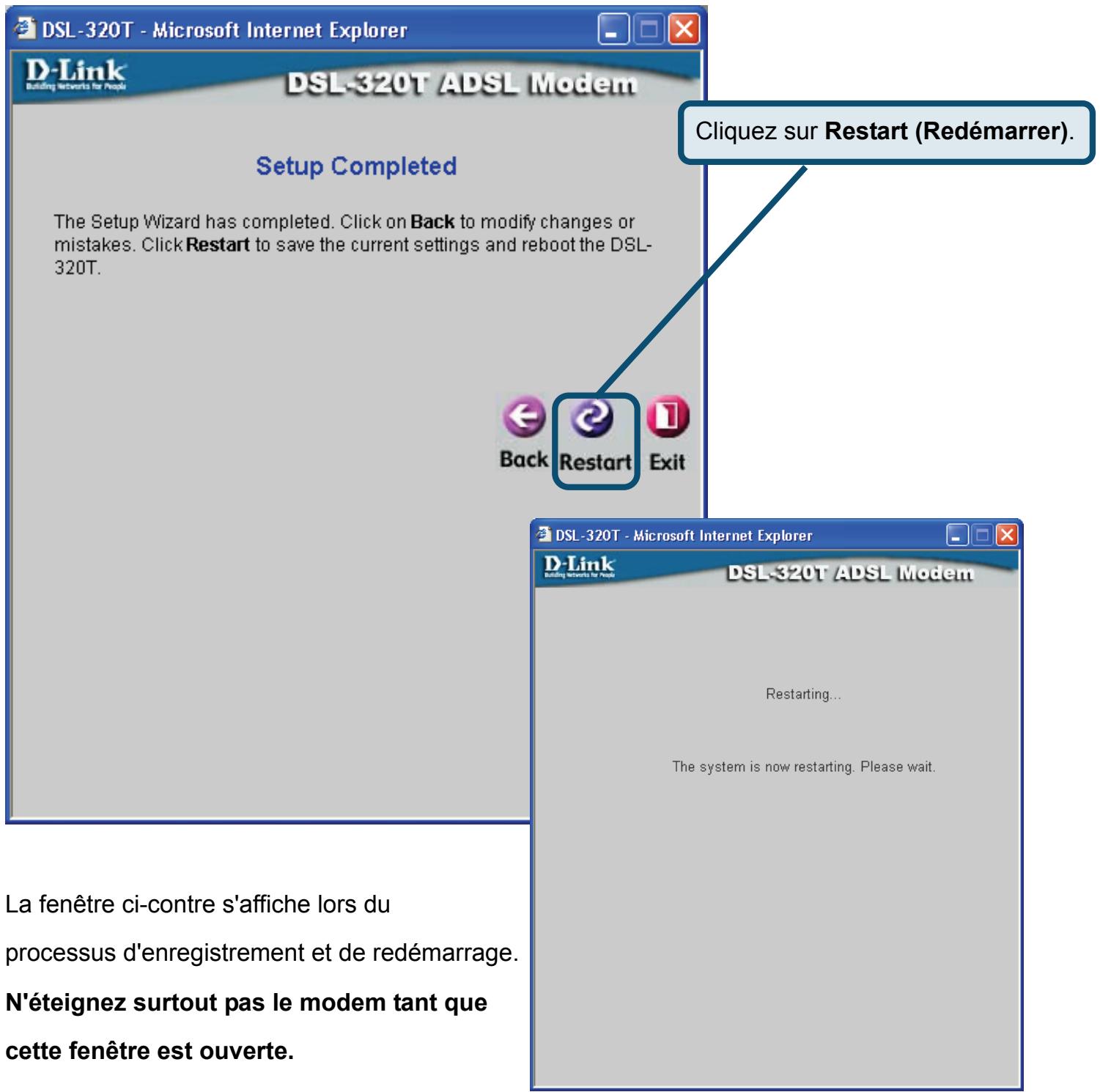

Setup Completed (Configuration terminée)

Tous les paramètres de connexion ADSL sont à présent définis. Cliquez sur Restart (Redémarrer) pour enregistrer les nouveaux paramètres et redémarrer le modem. Cette dernière opération prend environ deux minutes.

Annexe

Pour savoir comment définir les autres paramètres ou pour obtenir des informations supplémentaires, reportez-vous aux onglets Advanced (Avancé), Tools (Outils) ou Status (État) sur l'interface de gestion Web, ou au manuel utiliser disponible sur le CD-ROM.

Configuration des paramètres IP sous Windows XP

Sous Windows XP, les étapes de configuration d'un ordinateur comme client DHCP sont les suivantes :

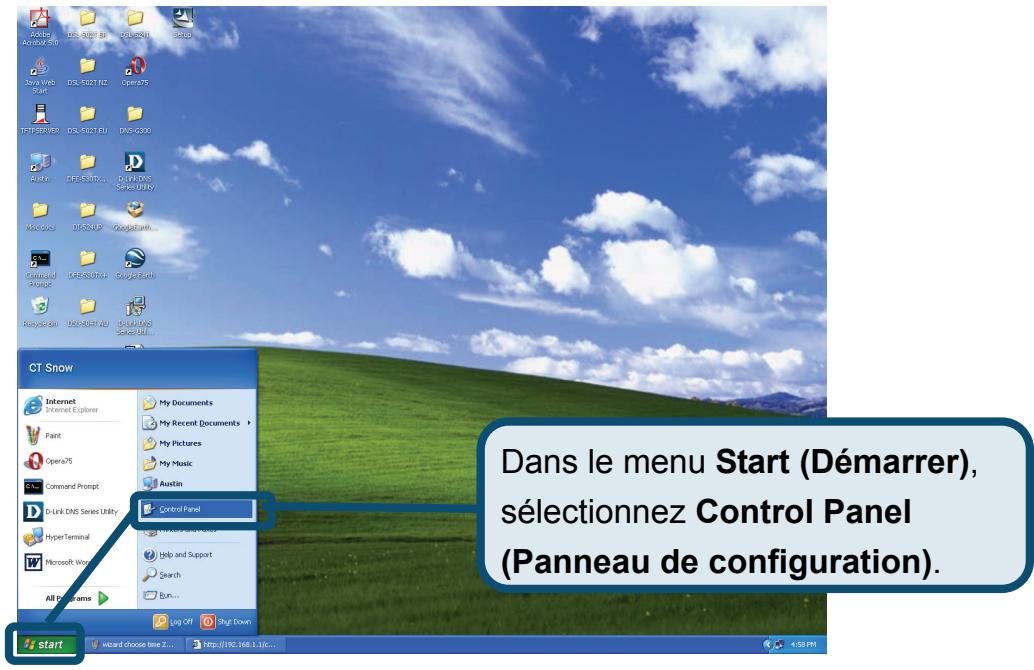

1. Dans le menu Start (Démarrer) sur le bureau, Sélectionnez Control Panel (Panneau de configuration).

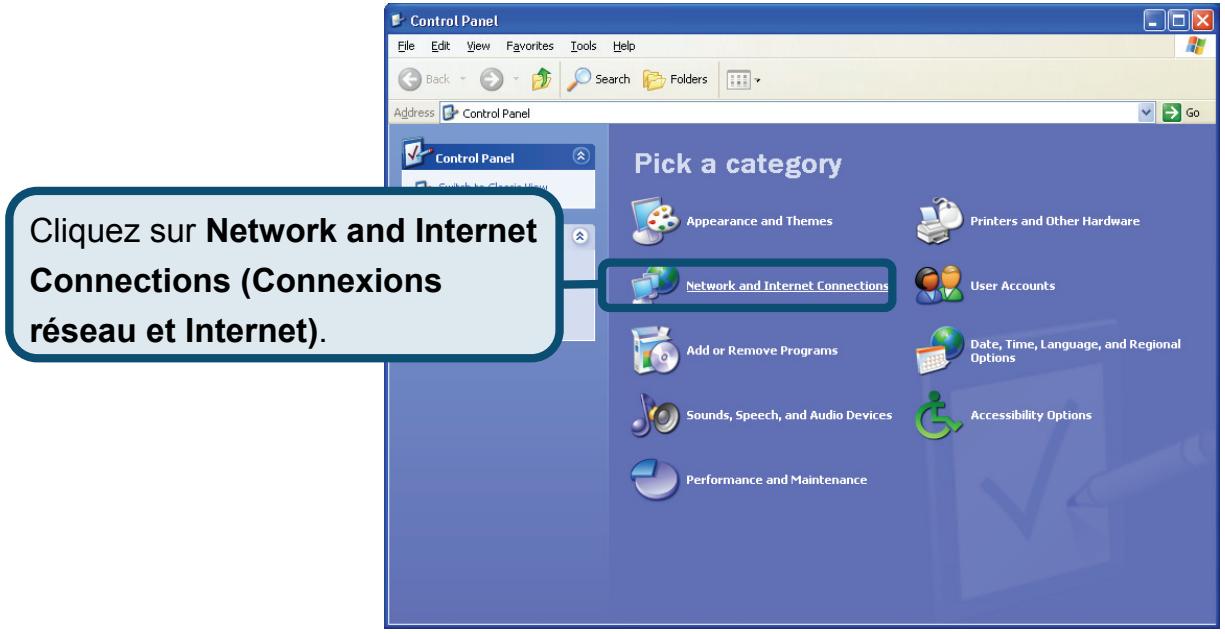

1. Dans la fenêtre Control Panel (Panneau de configuration), cliquez sur Network and Internet Connections (Connexions réseau et Internet).

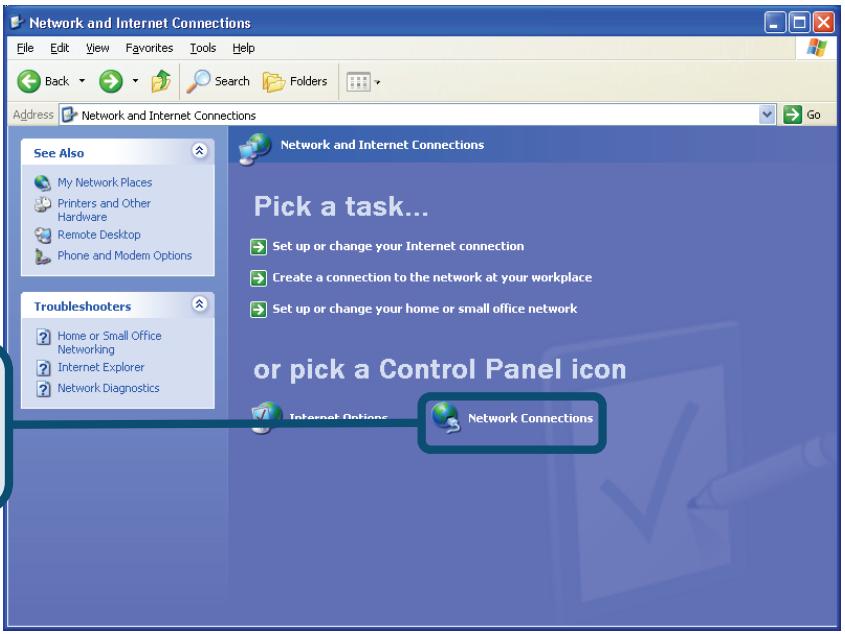

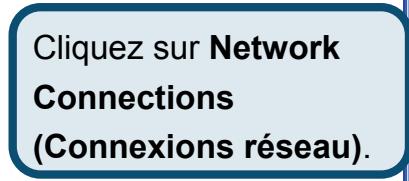

1. Dans la fenêtre Network and Internet Connections (Connexions réseau et Internet), cliquez sur Network Connections (Connexions réseau).

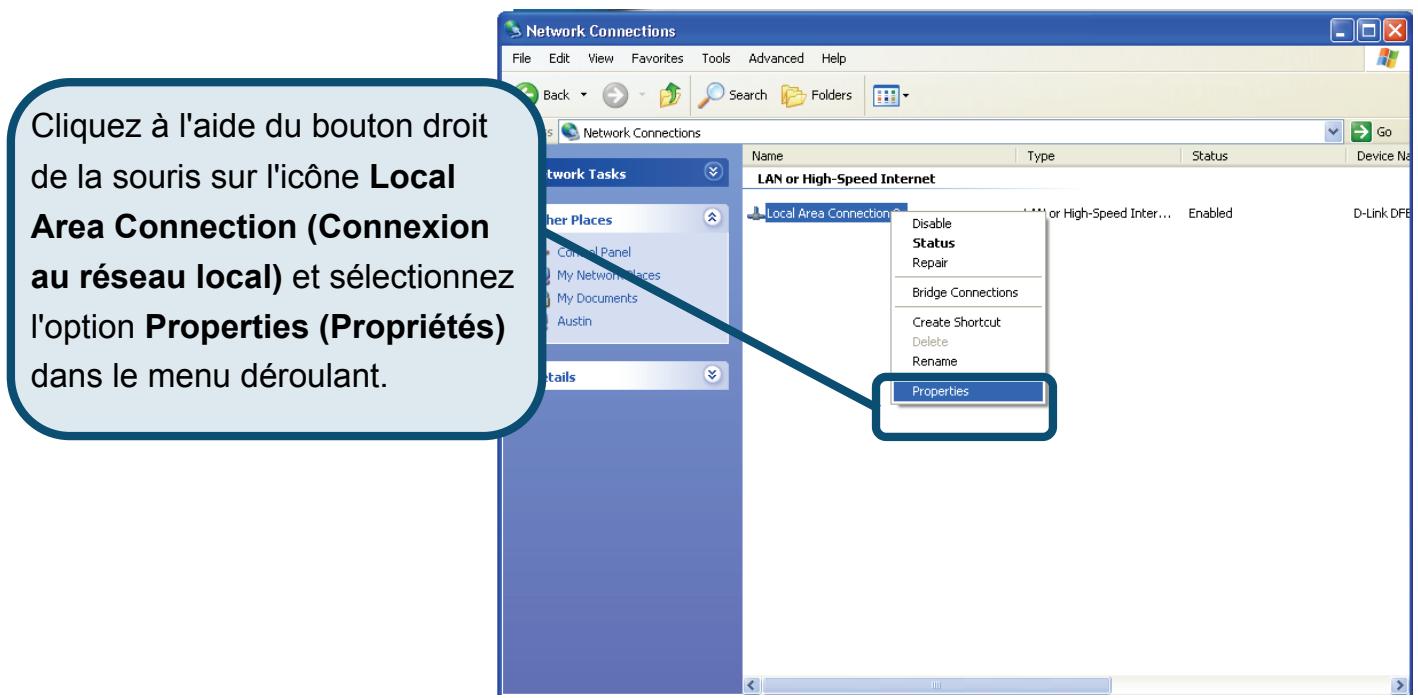

1. Dans la fenêtre Network Connections (Connexions réseau), cliquez à l'aide du bouton droit de la souris sur Local Area Connection (Connexion au réseau local), puis cliquez sur Properties (Propriétés).

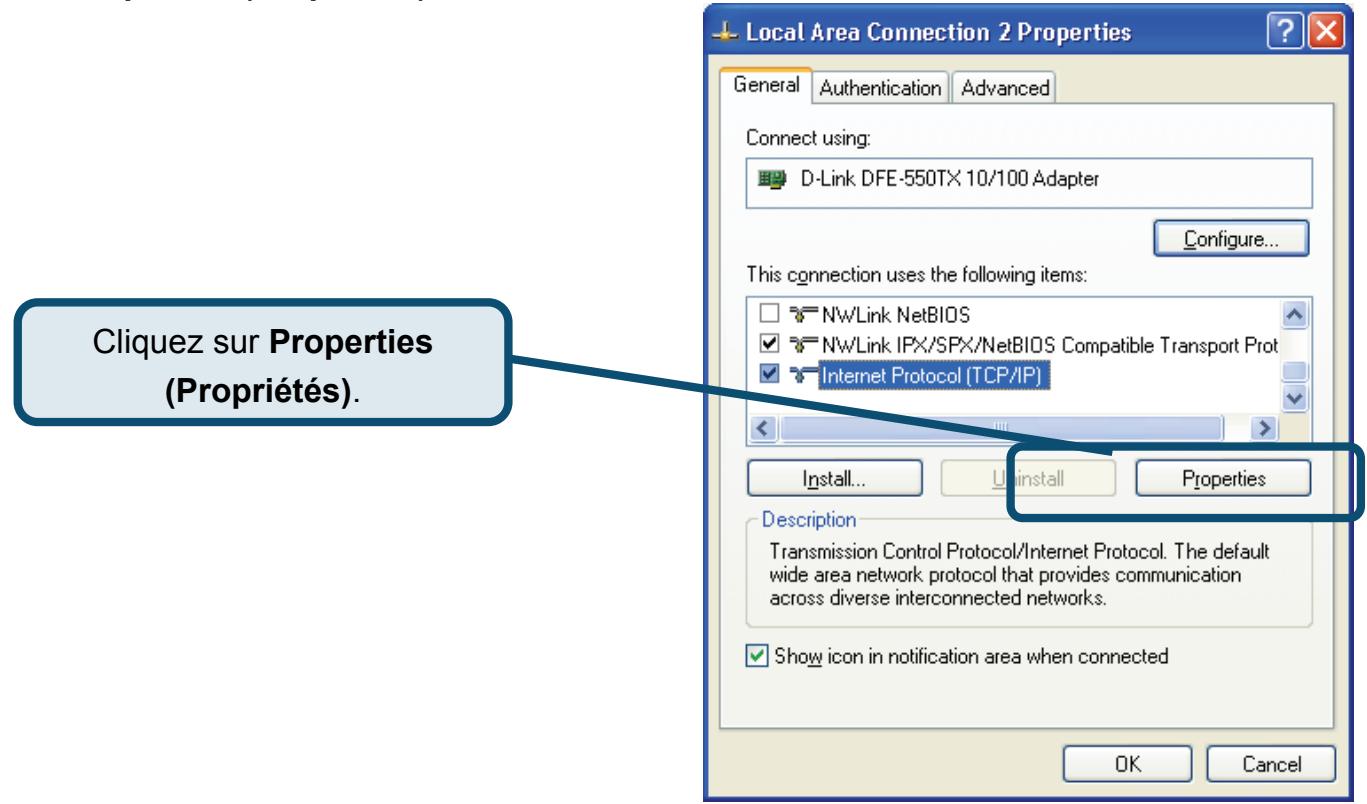

1. Dans l'onglet General (Général) de la fenêtre Local Area Connection Properties (Propriétés de connexion au réseau local), sous la zone This connection uses the following items: (Cette connexion utilise les éléments suivants :, cliquez sur Internet Protocol (TCP/IP) (Protocole Internet (TCP/IP)), puis sur le bouton Properties (Propriétés).

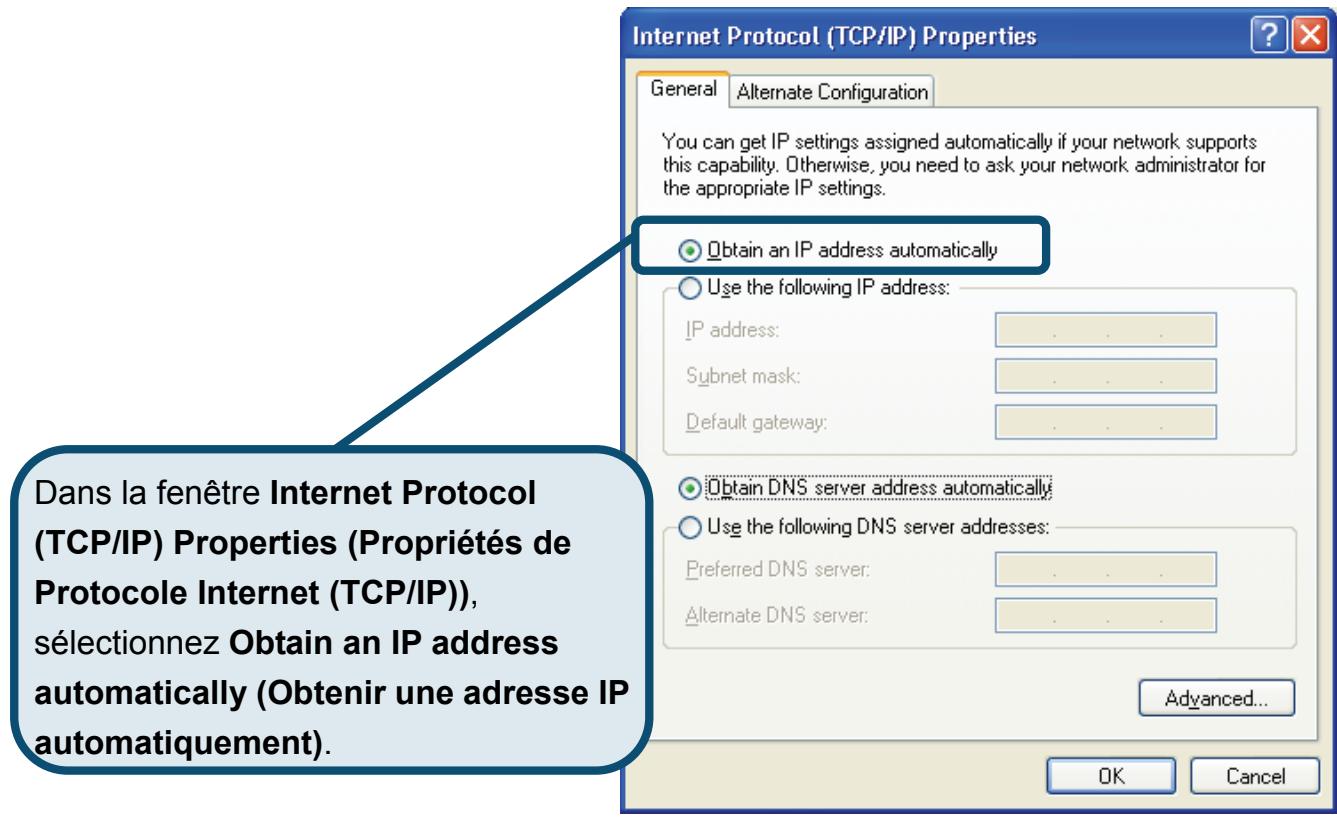

1. Sélectionnez Obtain an IP address automatically (Obtenir une adresse IP automatique), puis cliquez sur le bouton OK.

Votre ordinateur est pret à utiliser le serveur DHCP du modem.

Vous trouvrez la documentation et les logiciels les plus récents sur le site web D-Link.

Vous pouze contacter le service technique de

D-Link par notre site internet ou par téléphone.

Support technique destiné aux clients établis en France:

Assistance technique D-Link par téléphone :

0820080303

Assistance technique D-Link sur internet :

http://www.dlink.fr

e-mail: [e-mail]

Support technique destiné aux clients établis au Canada :

Assistance technique D-Link par téléphone :

[phone]

Lun.-Ven. 7h30 à 21h00 HNE.

Assistance technique D-Link sur internet :

http://support.dlink.ca
